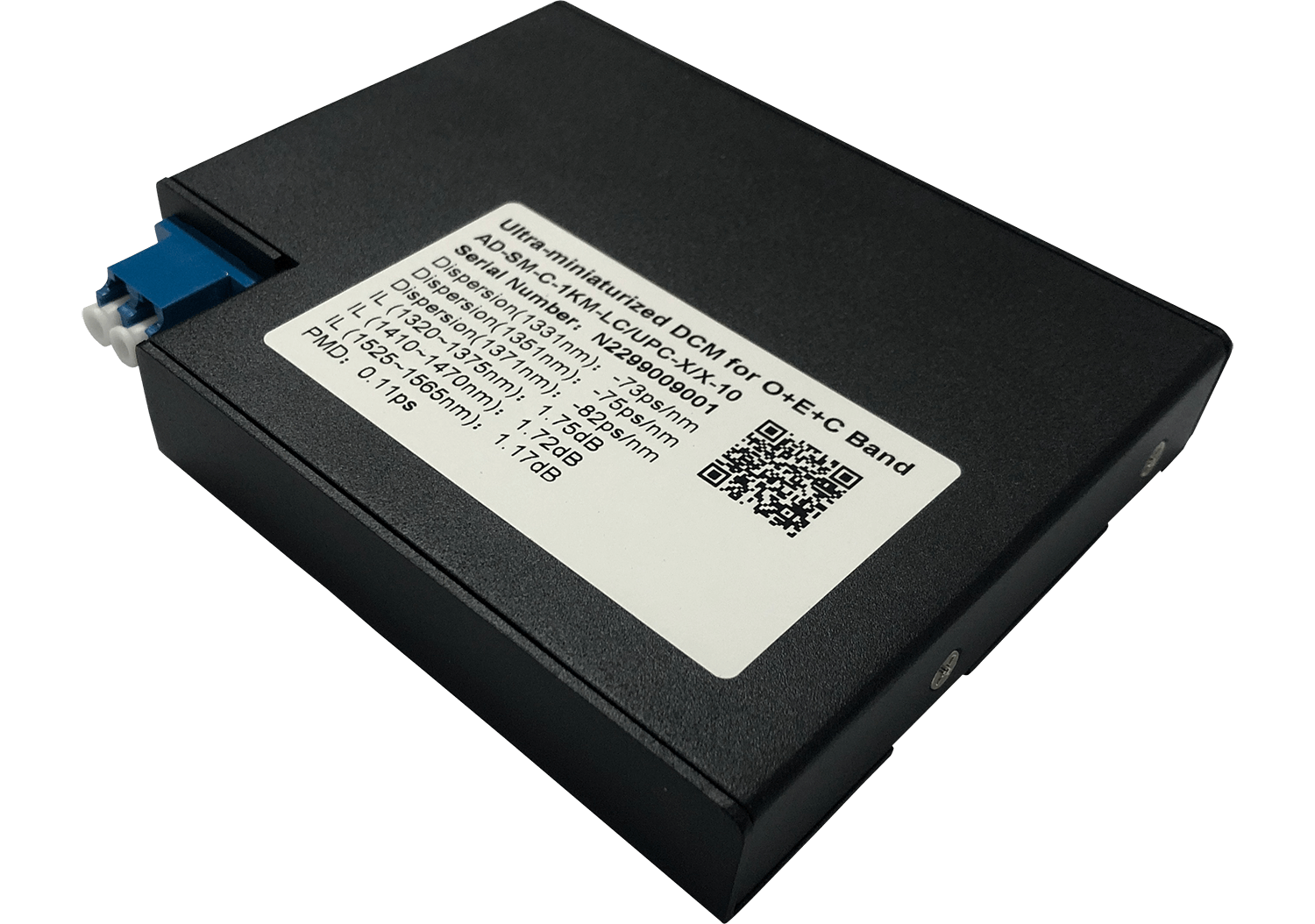

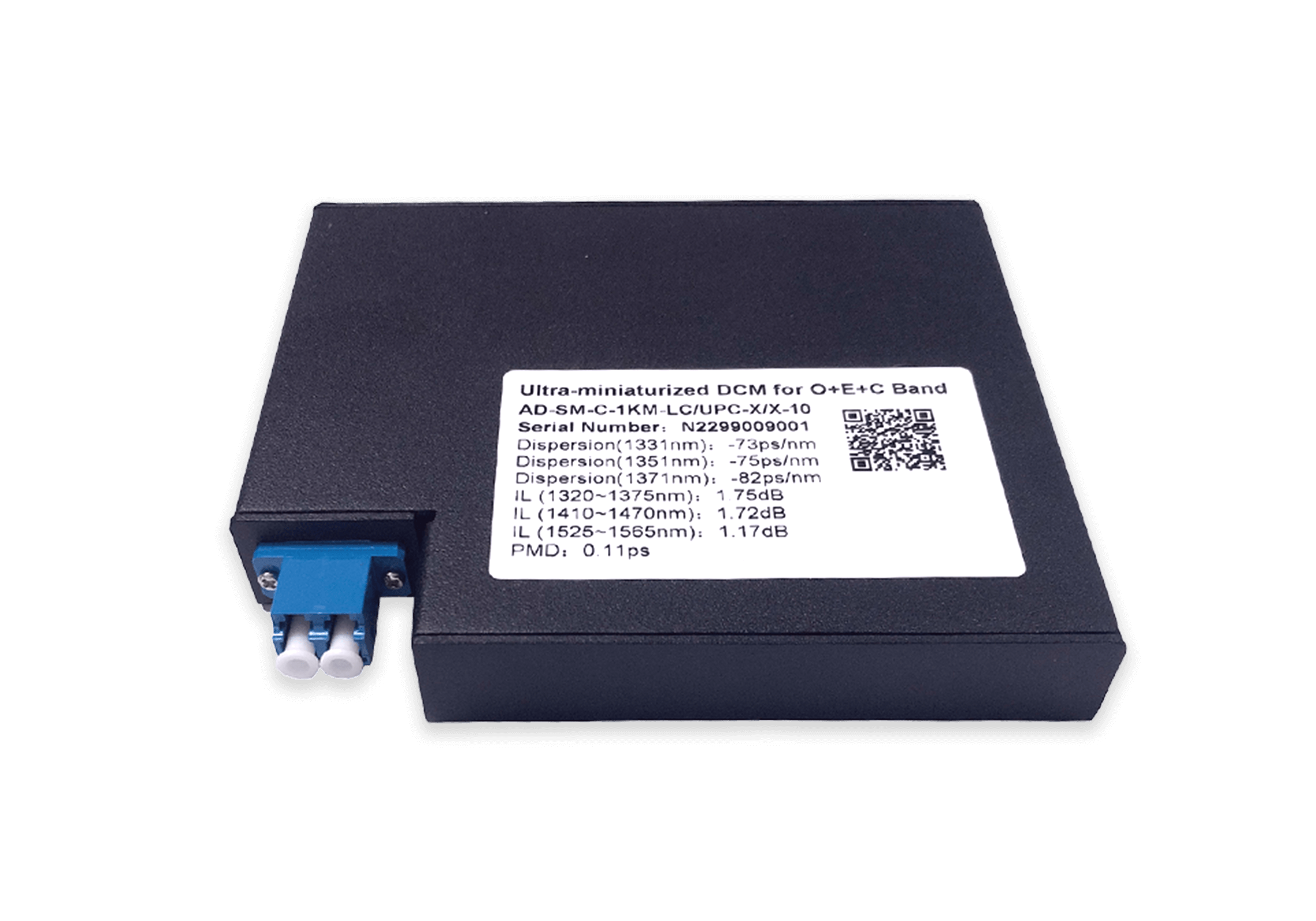

小型化O+E+C波段色散补偿模块
小型化 O+E+C 波段色散补偿模块能为标准单模光纤 (G.652) 在 O+E+C 波段内进行宽波段色散调节,从而优化系统残余色散。且在 O+E+C 波段内具有极低的插入损耗。该模块基于新型 BD NDCF 光纤设计以及成熟可靠的加工工艺,可提升光传输系统的性能。同时,小型化的器件封装尺寸可以满足系统小型化的要求。
电话:15207113314
产品特点
    • DWDM 系统宽波段色散补偿
    • 低插入损耗
    • 低偏振模色散
    • 性能指标通过 Telcordia GR-2854-CORE 标准认证
    • 可靠性通过 Telcordia GR-1221-CORE 标准认证
    • 小型化封装
产品应用
    • 5G 前传系统 O 波段色散调节
    • G.652 标准单模光纤长途和城域通讯系统
    • DWDM 传输系统
    • SDH 传输系统
    • CATV 有线电视系统



规格参数

性能指标



             产品类型 AD-1KM AD-2KM
             光纤类型 BD NDCF
             工作波段 O波段 (1320 ~ 1375)
E波段 (1410 ~ 1480)
C波段 (1525 ~ 1565)
光纤长度*① km 0.95~1.05 1.95~2.05
1331nm色散 ps/nm -63~-83 -128~-162
1351nm色散 ps/nm -65~-86 -133~-168
1371nm色散 ps/nm -68~-90 -140~-184
1545nm色散 ps/nm -150~-180  -300~-360
1545nm相对色散斜率 nm-1  0.0036±10%
1320~1370nm插入损耗  dB ≤2.6  ≤4.5
1410~1470nm插入损耗   dB  ≤2.6   ≤4.5
1525~1565nm插入损耗 dB ≤1.6 ≤2.3
偏振模色散*② ps ≤0.25 ≤0.3
偏振相关损耗 dB ≤0.1
1525~1565nm波长相关损耗  dB ≤0.3
连接器回波损耗 dB <-45

*①光纤长度可根据客户要求提供

*②偏振模色散为在应用波段内用琼斯矩阵法测量的平均差分群时延





其他指标



非线性特性



参数 最小值 最大值
布里渊散射域值(dBm)     6 -
非线性系数(n2/Aeff)(W-1) -

 1.4X10 -9

有效面积(Aeff)(µm2) 20 -



环境特性



项目 最小值 最大值
使用温度范围(℃) -5 70
存储温度范围(℃)  -40

 85

相对湿度(%RH) - 85
环境/可靠性测试 符合Telcordia GR-2854 和GR-1221 标准



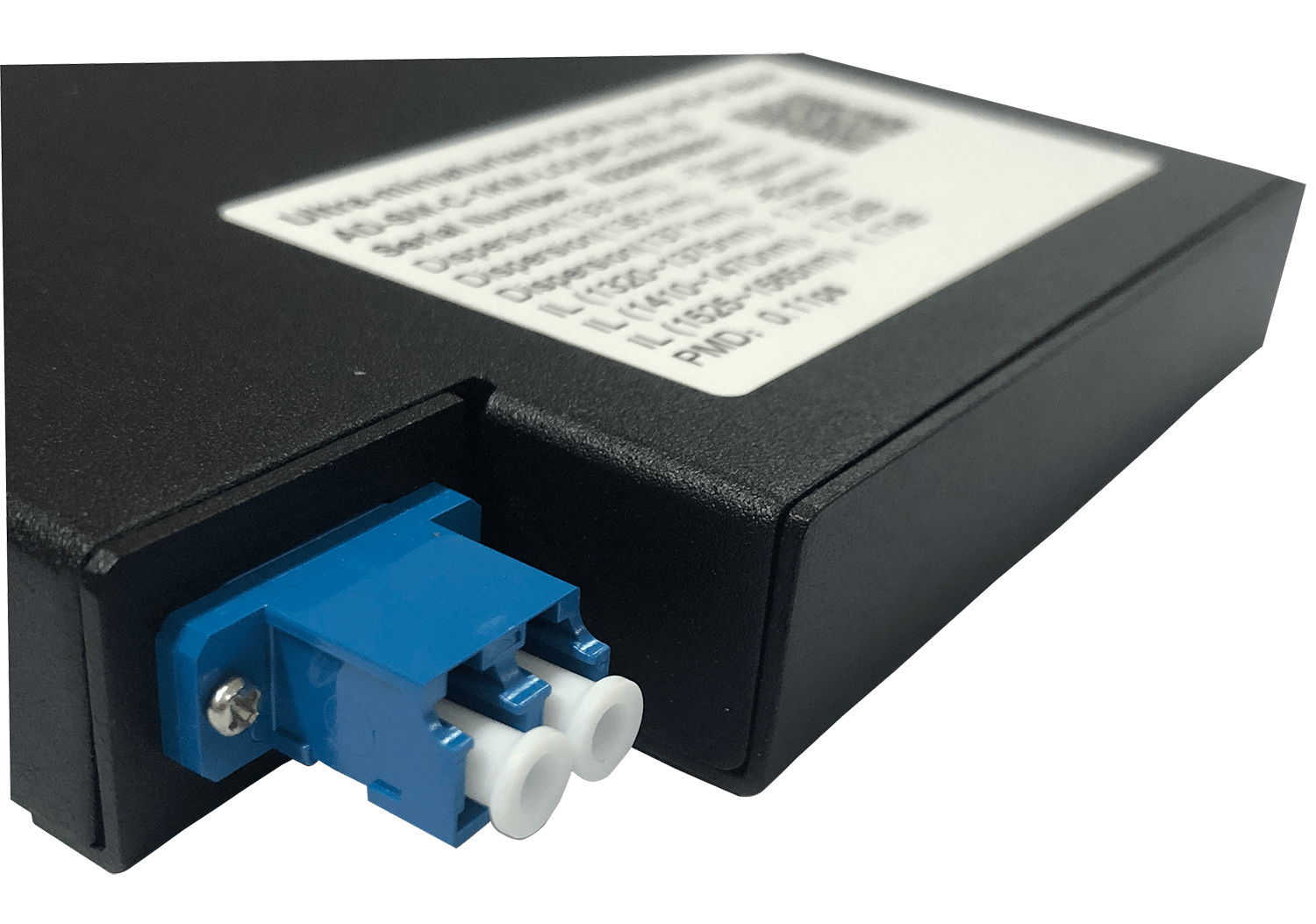

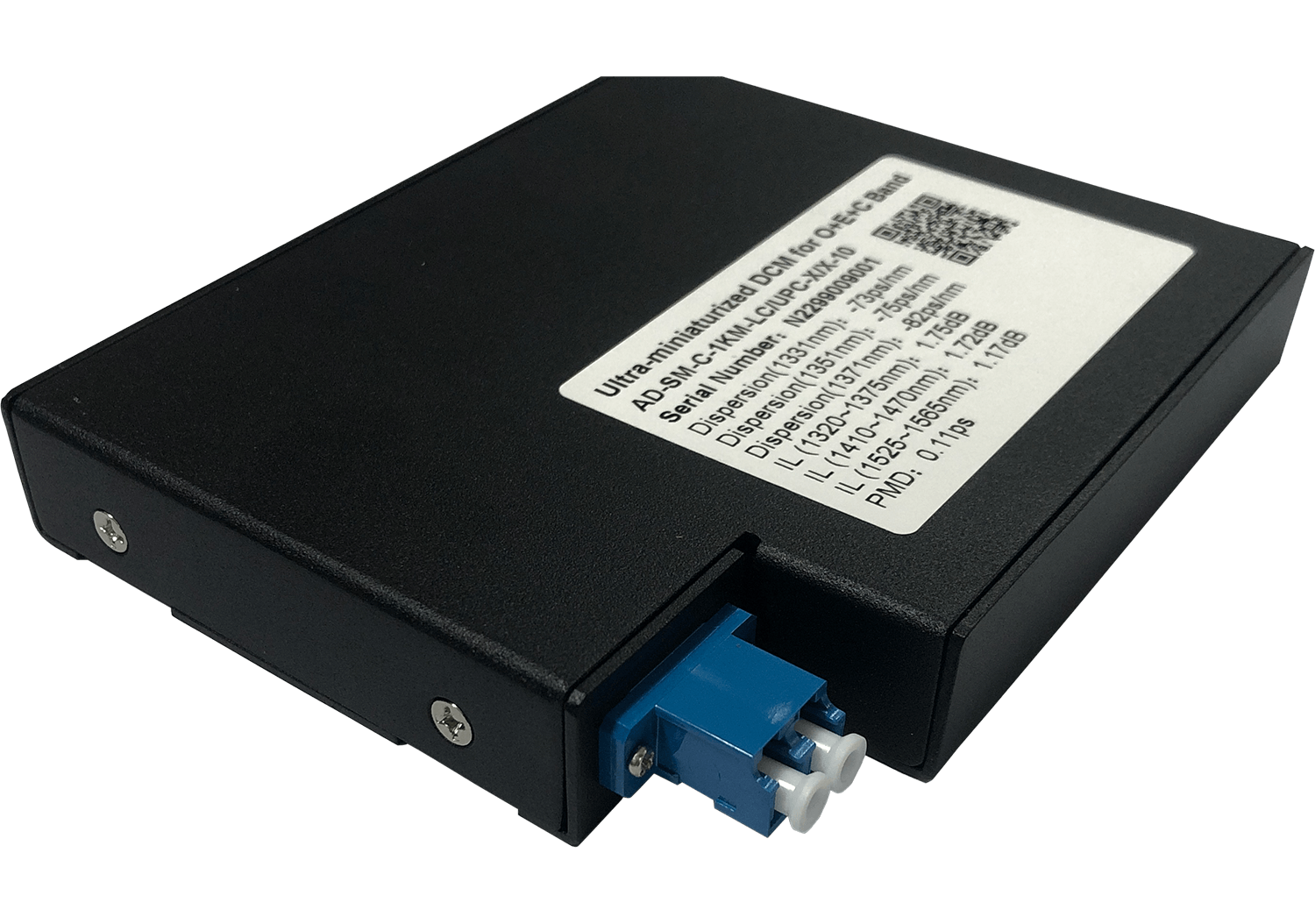

包装样式



封装样式 产品类型 尺寸(mm) 连接器类型 跳线长度
小型化封装盒体 AD-1KM 100×100×15 LC/UPC
或按照客户要求
      2.0mm松套缆,出线长度:0.5±0.05m
AD-2KM 125×105×20 法兰接口
其它 中性包装或按照客户要求

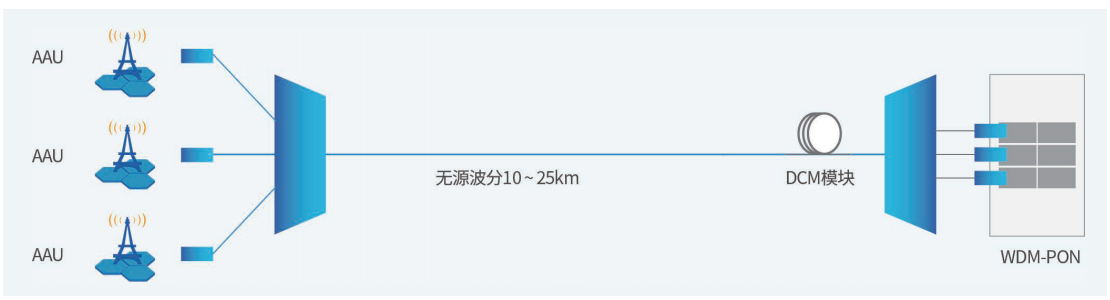

应用图示
